江苏科宁集团|山河水别墅中央空调采暖施工案例

工程介绍

【工程名称】:山河水别墅中央空调和地暖施工

【工程位置】:浦口汤泉镇假日路8号

【工程户型】:488㎡5室2厅1厨5卫

江苏科宁集团|山河水别墅中央空调采暖施工案例

【中央空调设计依据】

1、设计依据

《采暖通风与空调设计标准》           GBJ19-87

《采暖通风与空气调节设计规范》     GBJ50019-2003

《通风与空调工程施工及验收规范》

《家用中央空调设计规范》

《民用建筑隔声设计规范》(GBJ118-88)

《设备及管道保冷设计导则》(GB/T15586)

《城市区域环境噪声标准》(GB10070-88)

2、室外空气计算参数

夏季室外平均温度33℃,设计按35℃

      含湿量75%,设计按73%

        风速3.2m/s,大气压力100.53Kpa

冬季室外平均温度-3℃,设计按-4℃

       含湿量76%,设计按75%

风速3.2m/s,大气压力100.53kPa

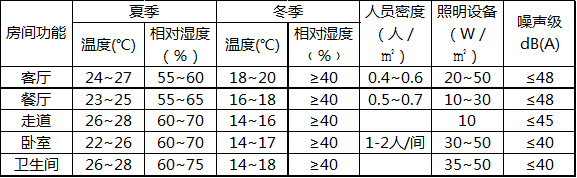

3、室内空气计算参数

江苏科宁集团|山河水别墅中央空调采暖施工案例

【中央空调设计规范】

1、 保证室内机周围有足够的安装和维修的空间。

2、水平安装、保持水平度在正负1度以内,以此来保证冷凝水可以顺利的从接水盘排出。

3、吊装室内机时 ,吊杆一定要垂直,吊杆一定要使用10mm以上的全螺纹吊杆。机器下面要用双螺母锁紧,防止因为机器震动而振松螺母。机器上方和顶棚接触的地方至少要保留0.5mm的间隙,以此来防止机器运行时产生共振。

4、内机吊装完后,要用随机带的塑料纸将机器进出、风口包装好,以防止装修时产生的灰尘和杂物进入机器内部。

5、两个分歧管之间的距离要保持在500mm以上,铜管拐弯处和分歧管的距离也要保持在500mm以上,分歧管和机器之间的距离也保持在500 mm以上。

 6、分歧管安装要注意水平安装,水平度要保持在小于10度以内。

【锅炉地暖设计依据】

1.《地面辐射供暖技术规程》(JGJ 142-2004)

2.《低温热水地板辐射供暖系统安装》(03K404)

3.《新建集中供暖住宅分户热计量设计和施工试用图集》(京01SSB1)

4.《采暖通风与空气调节设计规范》(GB50019-2003)

5.《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002)

6.《建筑设备专业技术措施》(北京市建筑设计研究院)

7.《建筑电气设计规范》(GB16-87)(2001年版)

8.《民用建筑电气设计规范》(JGJ/T16-92)

【锅炉地暖设计参数】

低温热水地面辐射供暖系统的供、回水温度应由计算确定。民用建筑供水温度宜采用35-50℃,不应超过 60℃,供、回水温差宜小于或等于10℃。

低温热水地面辐射供暖系统的工作压力,不宜大于 0.8MPa;建筑物高度超过 50m 时,宜竖向分区设置;家用锅炉地暖系统的工作压力,不宜大于 0.2MPa;建筑物高度超过 20m,宜竖向分区域分系统设置。

低温热水地面辐射供暖系统的地面结构,宜由基层(楼板或与土壤相邻的地面)、找平层、绝热层(上部敷设加热管)、伸缩缝、填充层和地面层组成。

与土壤相邻的地面,必须设绝热层,绝热层下部应设置防潮层。直接与室外空气相邻的楼板,也必须设绝热层。
对于潮湿房间如卫生间、游泳馆等,在填充层上部应设置隔离层。

填充层的材料宜采用 C15 豆石混凝土,豆石粒径宜为 5-12mm。填充层的厚度:当加热管采用外径为 16 mm 铝塑复合管时,铺设复合地板区域不宜小于 40 mm,铺设地砖、大理石区域不宜小于 20 mm;当加热管采用 PE-X、PERT 或 PB 管时,铺设复合地板区域厚度为50 mm,铺设地砖、大理石区域不宜小于 25 mm。如地面荷载大于20KN/m 时,应会同结构设计人员采用加固措施。

连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近,并不宜超过120m。

加热管的布置,应根据保证地面温度均匀的原则,选择采用回折型(旋转型)、平行型(直列型)。

加热管的敷设管间距,应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。
分、集水器不得安装在有触电危险的区域。集、分水器安装区域周围 200mm 内不得有电气设施(如插座、接线盒等),如必须设置,则电气设施必须具有防水措施(如为插座、接线盒则其所在回路必须设置漏电保护装置)。

【施工过程图】

江苏科宁

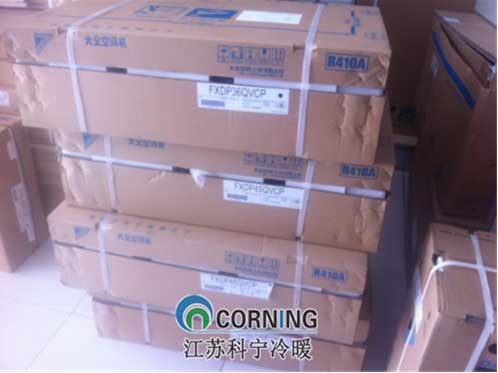

室内机进场,堆放整齐

江苏科宁

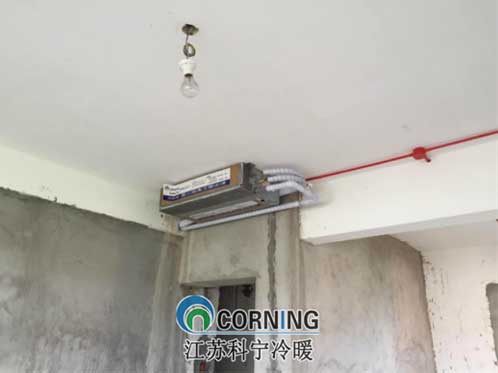

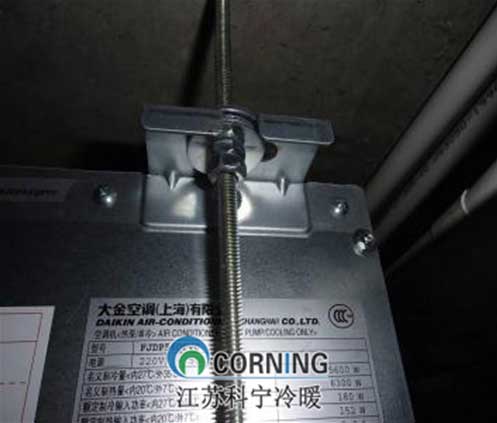

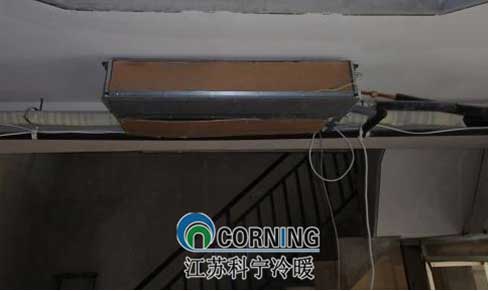

室内机吊装时,吊杆下方用双螺母固定,保证安装安全牢固,无摇晃

江苏科宁

室内机出风口用专用挡板做好防尘保护

江苏科宁

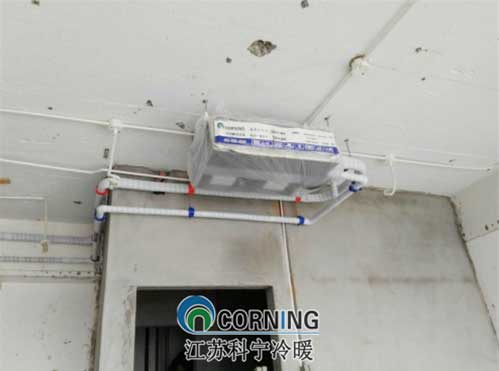

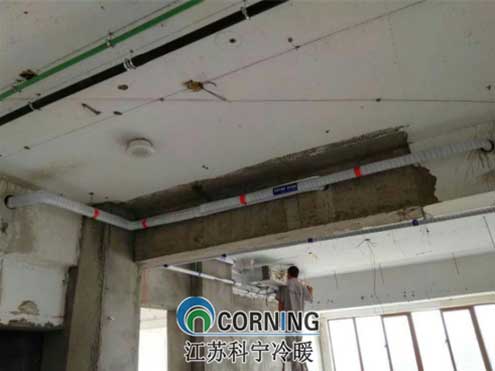

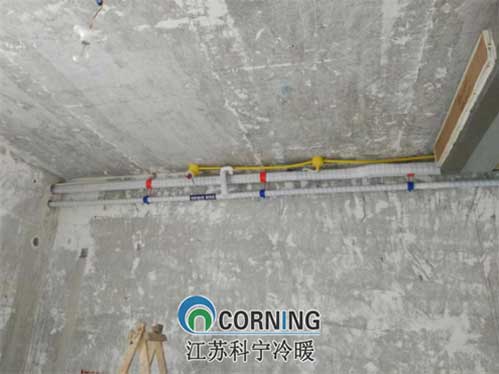

冷媒配管的安装做到横平竖直,冷凝水管贴上警示标识

江苏科宁
江苏科宁

室内机风口采用带有标注的专用挡板

江苏科宁
江苏科宁

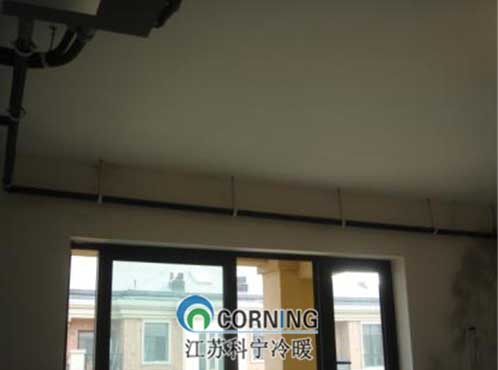

排水主管有1:100的倾斜度(满足国家标准);冷凝水管的支持间距(0.8-1米)符合标准

江苏科宁

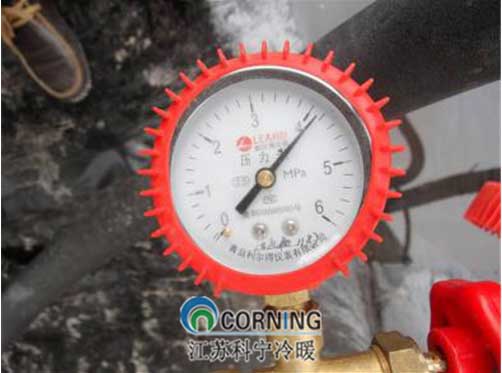

冷媒系统进行了打压试验(同时对系统的气、液管进行加   压,且氮气压力须达到4MPa,保持24H),打压试验后短期放置时,冷媒管内保持正压

江苏科宁

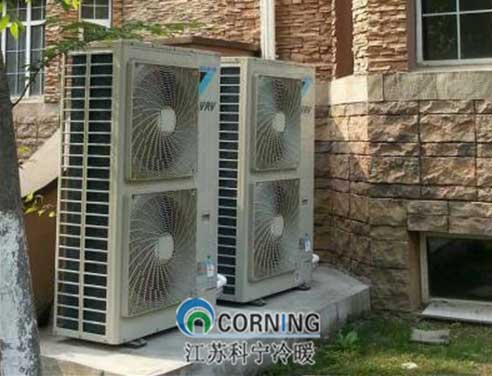

室外机安装地方空旷,不影响外机散热,符合安装标准

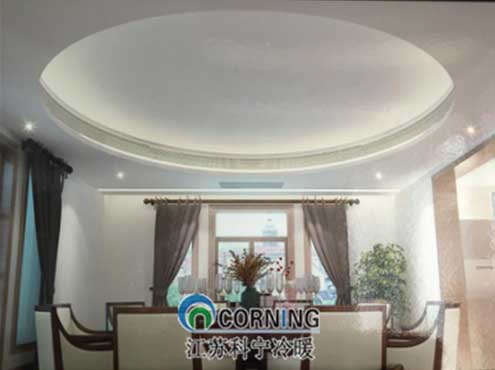

【完工成品图】

江苏科宁

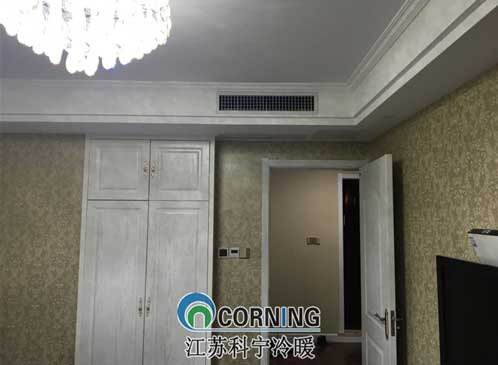

室内机的安装位置符合标准(出风口前不能有灯槽阻挡,避免室内机出回风气流短路等)

江苏科宁

工程施工完毕之后进行第一次调试,确保机器能够正常运作,第二次在装潢完工后再进行终调。

【地暖施工】

江苏科宁

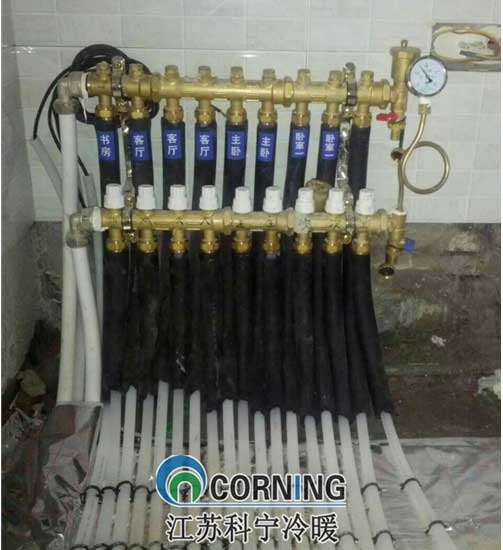

将分集水器水平安装于地暖安装示意图指定位置,注意使用保温套管

江苏科宁

地暖安装前要预留温控线、温控管

铺设挤塑板进行保温,防止热量流失

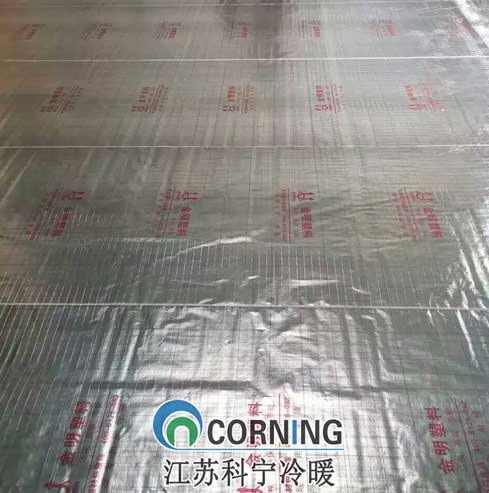

铺设反射膜,使热量向上传输

铺设钢丝网,更好的固定采暖管与保护填充层

江苏科宁

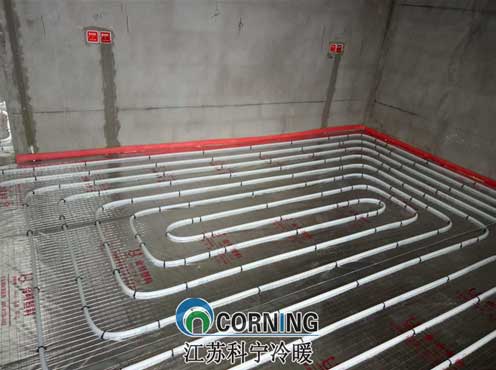

铺设地暖管

江苏科宁

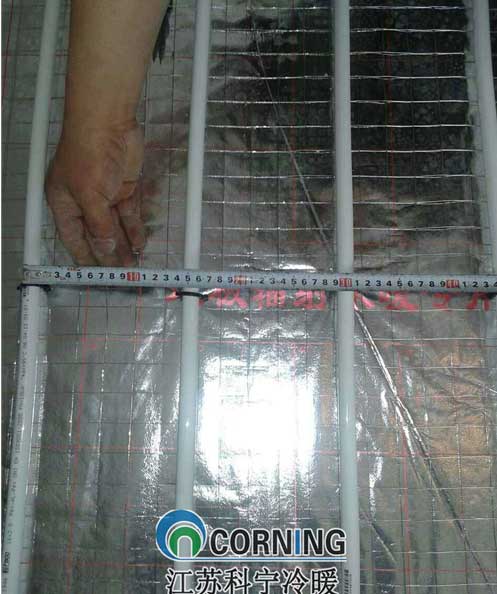

一般盘管的间距是在15到20,按照盘管粗细来定

江苏科宁

卡钉固定

江苏科宁

伸缩缝的处理,防止在使用时,由于热胀冷缩从而导致地暖龟裂影响供暖效果。
