项目名称:盐城纺织职业技术学院大学生活动中心(大学生礼堂)

总建筑面积:9254㎡   建筑层数:地上4层   建筑高度:20m

空调冷热源设计:

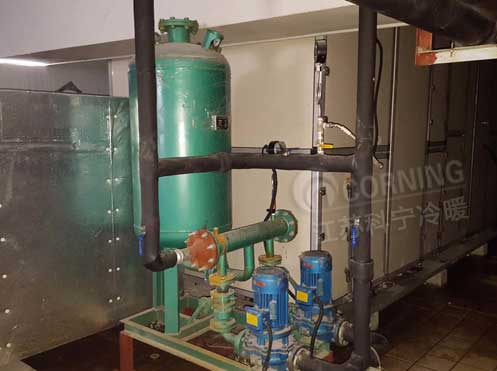

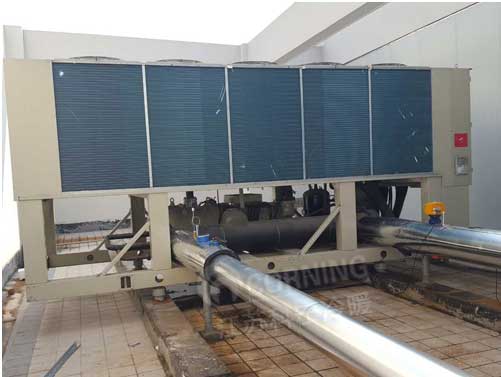

观众厅采用螺杆式风冷热泵机组空调系统,对于冬季热负荷,风冷热泵机组选型考虑冬季室外空调计算温度修正系数(0.7)和融霜频率(每小时融霜一次取0.9)对热量的衰减后,机组在额定工况下制热量机组放大40~45%,额定冷量可满足夏季冷负荷,无需设水冷机组。共设1台风冷热泵机组,单台制冷量570KW,制热量580KW(环境温度7℃),选用2台流量为110m3/h的空调冷热水循环泵(1用1备),扬程180KPa,功率11KW。泵与制冷机一一对应布置,制冷机位于水泵压出端,安装在四层露台。风冷热泵布置于四层露台,做好隔声隔振设计。

江苏科宁

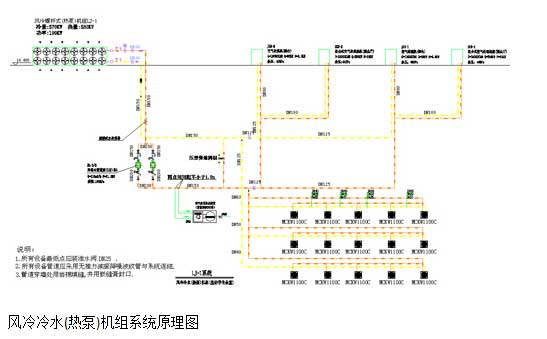

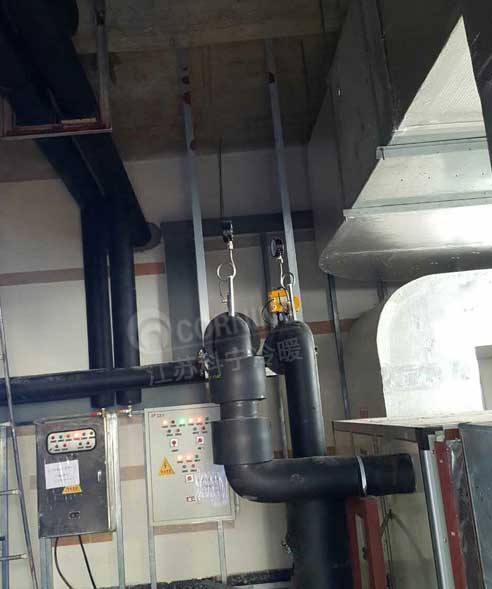

空调水系统设计:

(1)中央空调冷冻水系统采用一级泵定流量设计。制冷机位于水泵压出端。冷冻水静压力均不超过5m,工作压力为230KPa。

(2)中央空调系统冷水管路各层设检修阀门及压力表。水平及垂直管道均为异程式设计。

江苏科宁

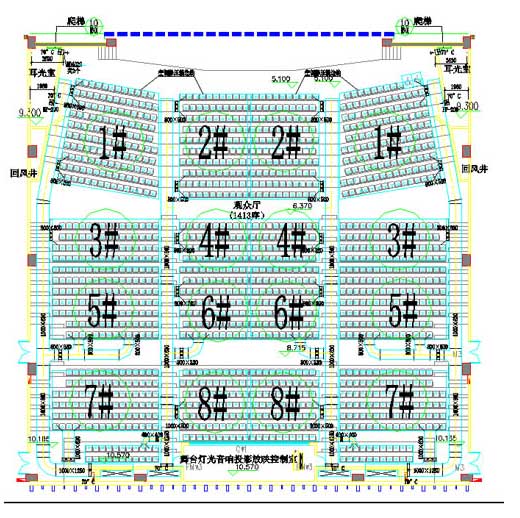

座位下空调送风静压箱平面布置图

空调风系统设计:

(1)观众厅采用低速单风道二次回风全空气系统,送风方式为座椅下送风,集中回风。座椅下送风不仅可以提高室内热舒适效果,还可以降低气流噪声,起到节能降耗的效果。系统送风温度为21度,送风温差为5度,每个座位的送风量为62~68m³/h。

(2)观众席座椅下分区设置送风静压箱,共12个。

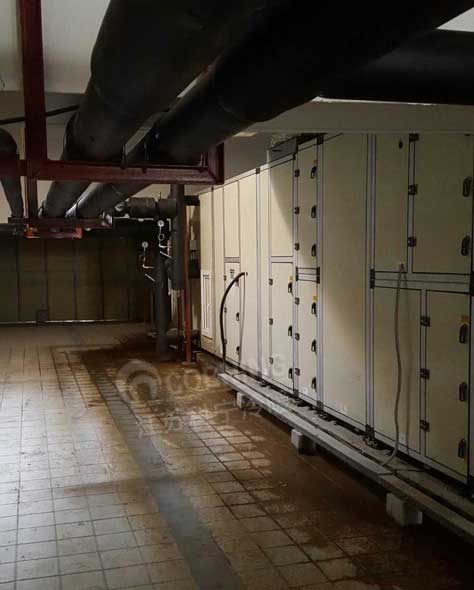

 (3)观众席空气处理机采用全热回收的新风机组可以实现最小新风运行时的排风热回收,同时设置旁通管路,兼顾全新风运行。在过渡季节,空气处理机可以100%全新风运行,充分利用自然冷源改善室内热舒适,节约空调运行费用。

 (4)舞台采用低速单风道全空气系统,共2套系统,送风方式为侧送下回。送风口距地3m,回风口距地300mm。
