小户型空气源热泵空调+地暖两联供系统案例

  空气源热泵能制出冷水，也能制出热水，所以既可以做中央空调，也能做地暖——即这两年大热的空调地暖两联供或空调地暖一体机。
       关于这一系统的具体施工，大致可以分为内机风机盘管安装、地暖铺设、室外主机安装、中央空调风口安装及其他收尾工作。

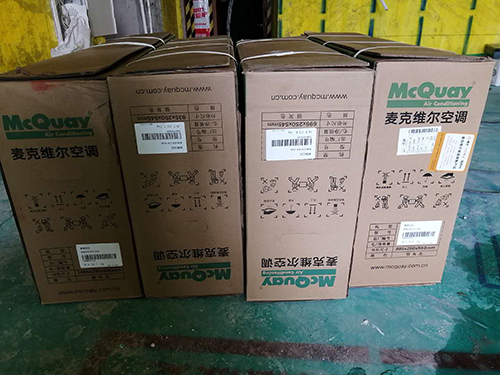

       下面就随小编去工地看看吧。此项目位于御湖仕家楼盘一户建筑面积约106㎡的三室二厅的住宅，中央空调内机配置了4台，分别是客餐厅、主卧、次卧1、次卧2，地暖做了这4个区域同时整加卫生间铺设，实际铺设面积为67㎡，采用麦克维尔空调+地暖的两联供A⁺空气源热泵主机。

小区外景

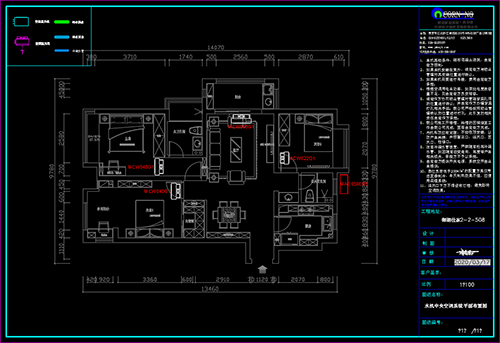

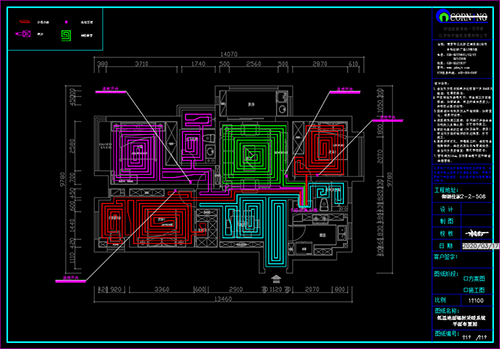

设计图纸

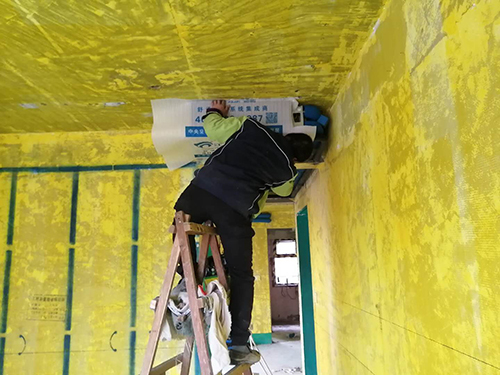

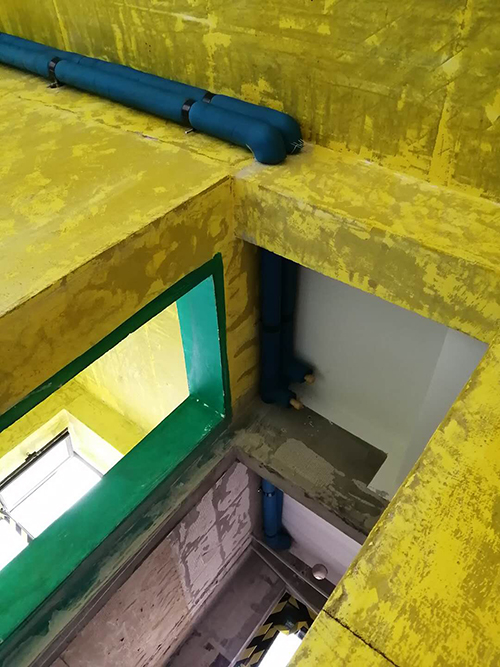

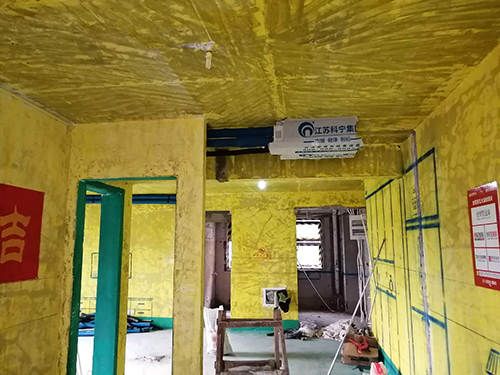

  第一步先进行中央空调内机的吊装和接管。此步骤建议才基础改造完工后，水电施工之前进行。

       第二步：地暖进场施工。此步骤紧跟着水电完工之后。

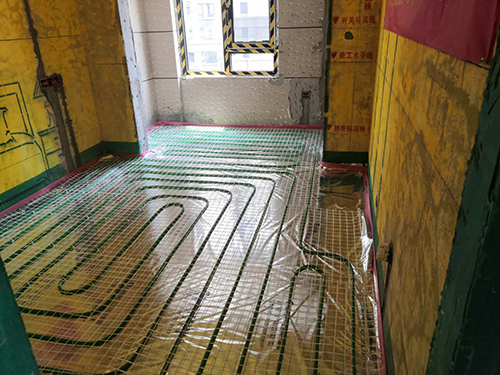

       粉红色的是边角保温条，用以防止热量沿墙角泄漏，同时也有吸收水泥层的受热膨胀，防止地面开裂的功能。

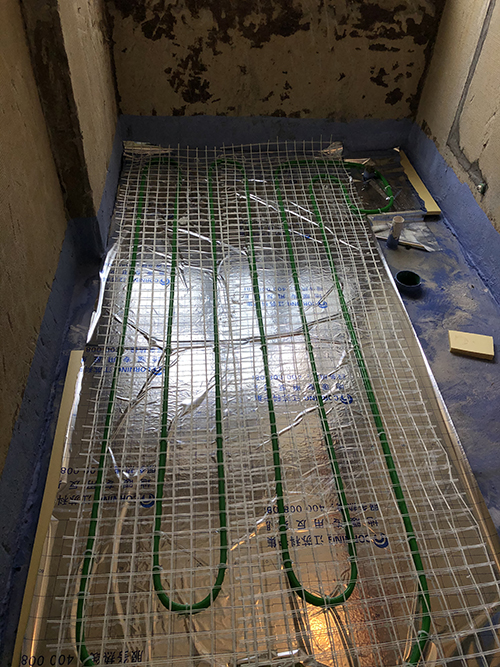

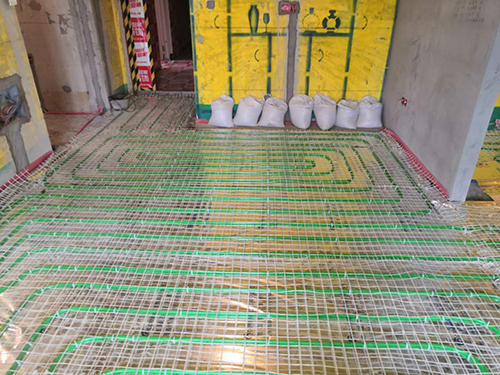

        地暖管道上面铺设的硅晶网，水泥回填时可以起到加固水泥的作用。

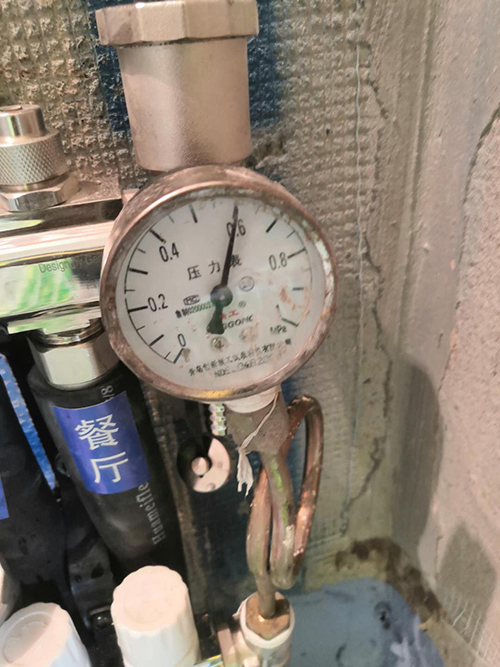

       地暖分集水器，水压打到6公斤，一直留到最后调试。

       至此，空气源热泵带空调+地暖项目隐蔽工程已安装结束。中央空调风口安装及主机安装还未进行，等后期再来给大家上美照吧！
