赛燕然产业园展示楼中央空调、新风工程案例

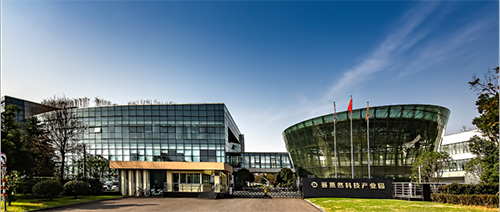

    赛燕然产业园由法国的一位著名设计师设计建造,整体建筑风格现代时尚。园区内环境优美,内有喷泉、观景台、特景水池、观景庭院等,此外篮球场、停车场等设施也一应俱全。园区共有3栋建筑组成,分别为办公楼、展示楼、生活楼。

赛燕然产业园展示楼中央空调、新风工程案例

        位于中间的是展示楼,共2层。一层为展厅,二层为蓝箱区、导控室、设备间、演播室,共计820.4㎡。经过与用户的沟通,决定采用中央空调+新风系统,实现空气温度、品质的调节。

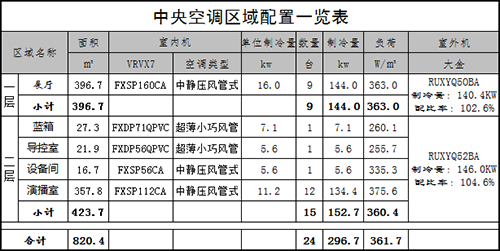

一楼展厅层高4.5m,二楼导控室、设备间层高2.6m,蓝箱、演播室层高为4.8m。为了节约能耗、保证空调效果,所有内机都安装了回风箱,如果没有回风箱,空调末端吸入的空气有很多可能是吊顶内的,而吊顶内的空气本来是不用制冷的,会造成浪费。一楼展厅,二楼设备间、演播室送风距离过长,根据设计选用中静压风管式内机,高静压80Pa,低静压50Pa,可克服5-8m的风管阻力。

赛燕然产业园展示楼中央空调、新风工程案例

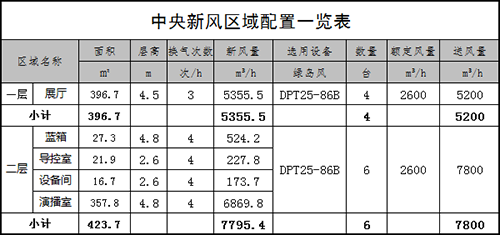

        一楼换气次数选用3次/h,二楼选用4次/h,根据计算,一楼选用直流式送、回风机DPT25-86B,送风量2600 m³/h,共4台,二楼选用流式送、回风机DPT25-86B,共6台。

赛燕然产业园展示楼中央空调、新风工程案例

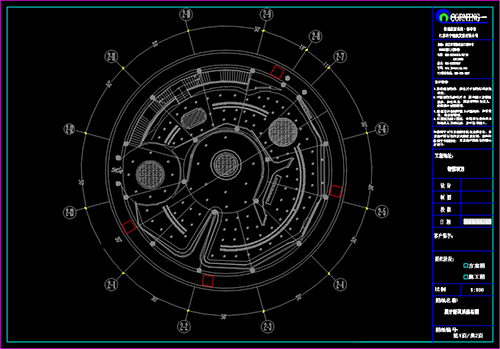

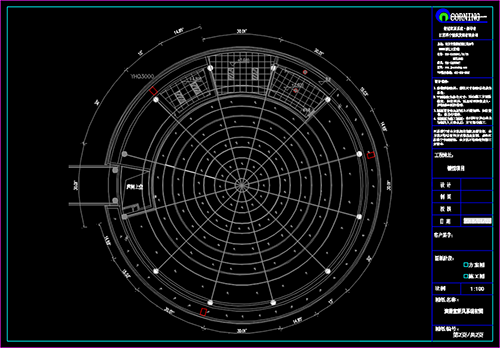

 一楼空调系统图
赛燕然产业园展示楼中央空调、新风工程案例

一楼新风系统图
赛燕然产业园展示楼中央空调、新风工程案例

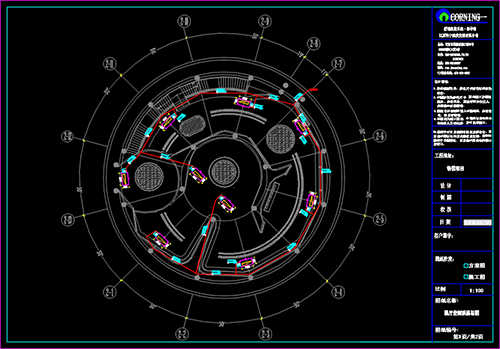

二楼空调系统图
赛燕然产业园展示楼中央空调、新风工程案例

二楼新风系统图
赛燕然产业园展示楼中央空调、新风工程案例

工地实景:

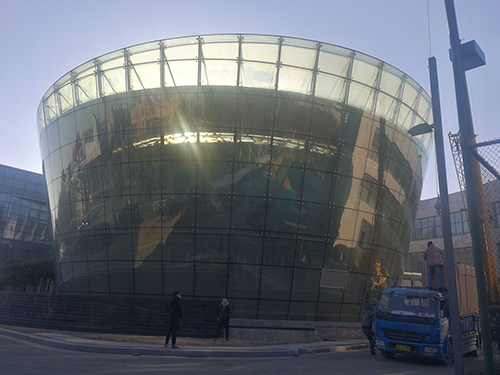

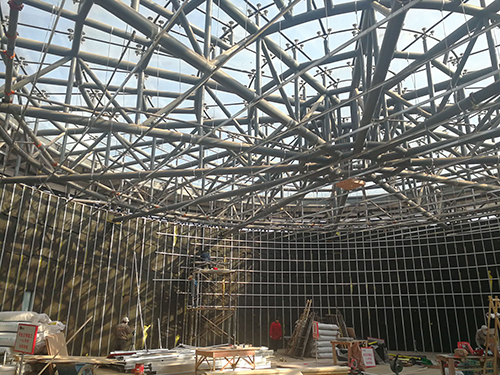

展示楼外景
赛燕然产业园展示楼中央空调、新风工程案例

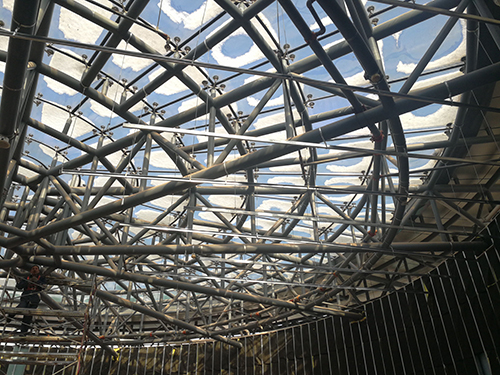

吊筋安装
赛燕然产业园展示楼中央空调、新风工程案例

赛燕然产业园展示楼中央空调、新风工程案例

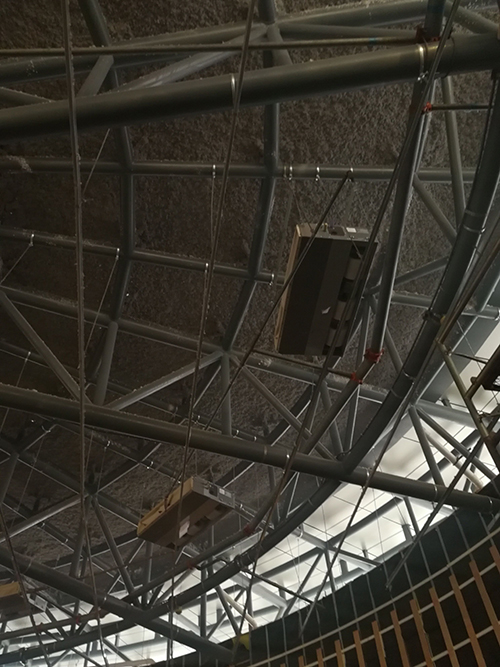

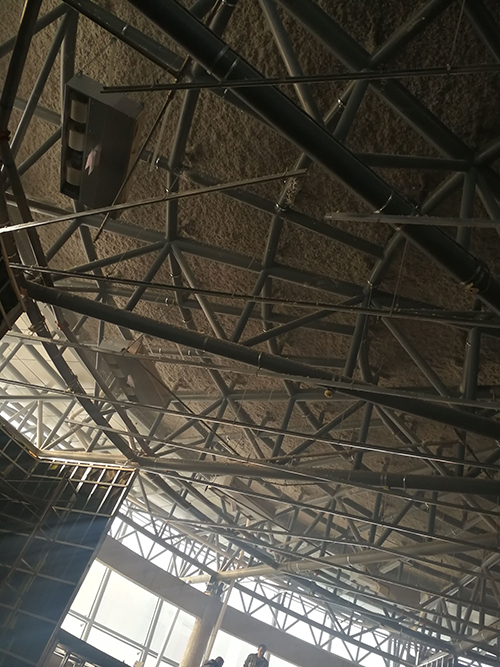

内机安装
赛燕然产业园展示楼中央空调、新风工程案例

赛燕然产业园展示楼中央空调、新风工程案例

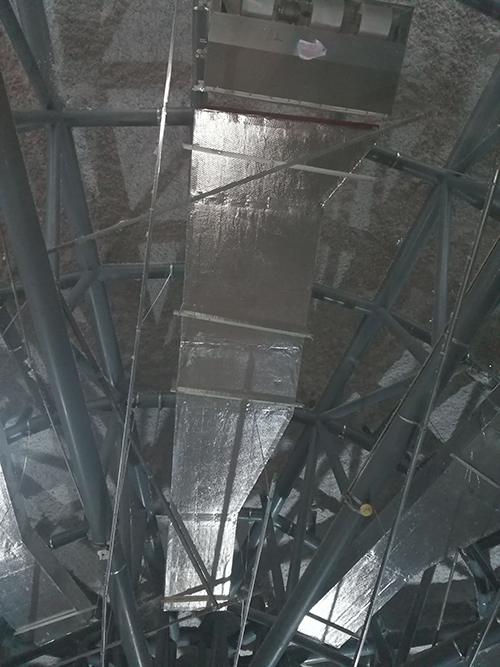

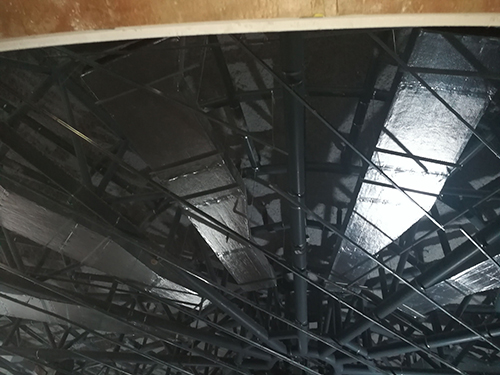

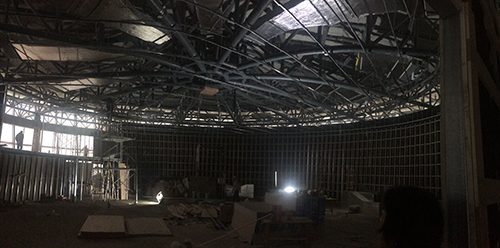

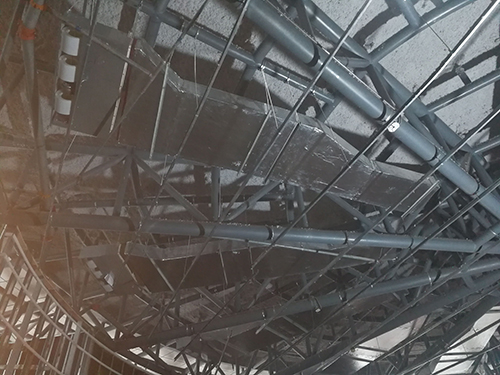

风管安装
赛燕然产业园展示楼中央空调、新风工程案例

赛燕然产业园展示楼中央空调、新风工程案例

赛燕然产业园展示楼中央空调、新风工程案例

赛燕然产业园展示楼中央空调、新风工程案例

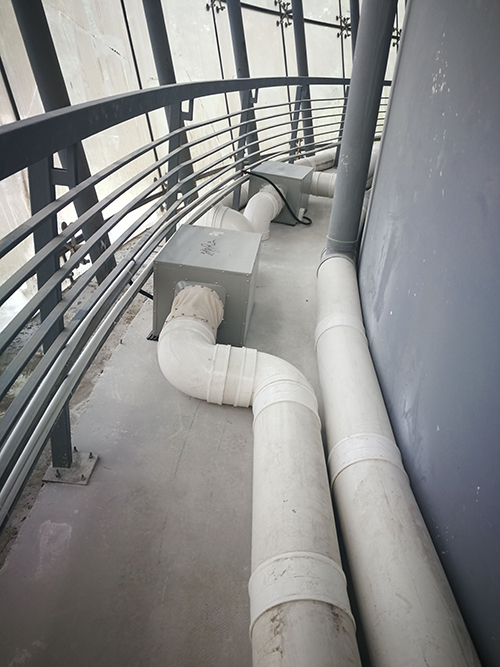

新风主机
赛燕然产业园展示楼中央空调、新风工程案例

新风管道
赛燕然产业园展示楼中央空调、新风工程案例

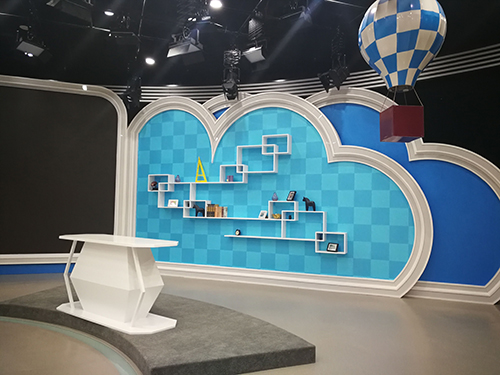

演播室
赛燕然产业园展示楼中央空调、新风工程案例

演播室空调风口

赛燕然产业园展示楼中央空调、新风工程案例

        目前,中央空调和新风系统都已经安装完毕并且投入使用了。客户表示,这套空调系统不仅美观舒适,而且它对于温度的控制很精准,新风系统效果非常好,再也不用担心污浊空气损伤健康了,此外,系统运行稳定,噪音低,受到了员工的一致好评。
