  “曾经有那么一家暖通公司出现，那么其他都将成为将就，而我不愿将就。”金信花园的赵先生在比较了市面上各大暖通公司后，最终选择了我们江苏科宁集团，因为他认为生活品质是最不能将就的东西。

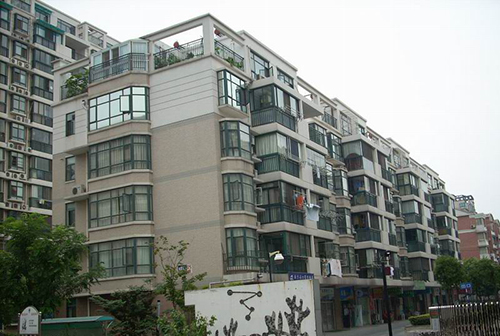

【项目介绍】       项目名称：金信花园
       项目户型：三室两厅一厨一卫
       项目位置：南京市鼓楼区清凉门大街68号
       项目简介：金信花园地处鼓楼区广州路西延的清凉门大街，距汉中门市民广场约1.3公里，距新街口约2.6公里，周边公共设施齐全，商业网点密布。

【工程介绍】

工程名称：地暖安装
       建筑面积：123㎡
       客户要求：地暖系统的安装性高，舒适度好，运行费用经济

【工程配置】

1、壁挂炉：意大利斯密24KW
       配置说明：意大利工艺制造，原装进口、小巧灵活的设计、庄重大方的外观更加适合现代家居环境、方便维护，牢固可靠。

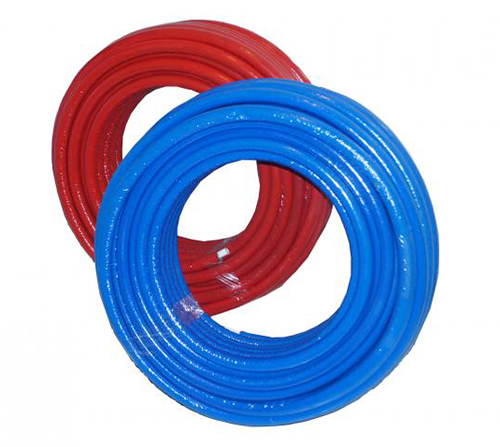

       2、地暖管：德国DIAMONDPIPE
       配置说明：德国品牌，三层阻氧管，完全按照德国标准DIN16833生产的产品。

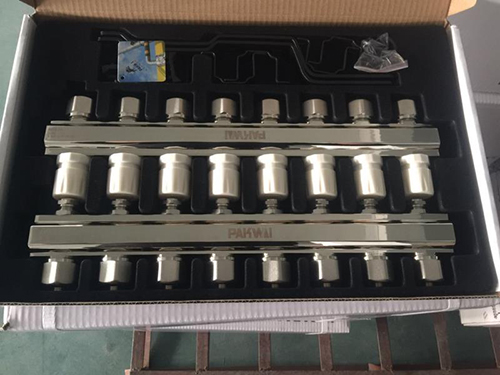

       3、分水器：PAKWAI
       配置说明：创始于1954年，总部位于在英国。1990年，PAKWAI成功收购德国当地历史悠久的黄铜锻压厂，同年并购了位于捷克的机加工工厂完成了暖通领域全系列产品研发与制造的产业布局。多年来，研发技术和产品品质成就了PAKWAI在欧洲的顶级冷暖系统制造商的美誉。

【设计依据】

  1.《地面辐射供暖技术规程》（JGJ 142-2004）
       2.《低温热水地板辐射供暖系统安装》（03K404）
       3.《新建集中供暖住宅分户热计量设计和施工试用图集》（京01SSB1）
       4.《采暖通风与空气调节设计规范》（GB50019-2003）
       5.《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）
       7.《建筑电气设计规范》（GB16-87）（2001年版）
       8.《民用建筑电气设计规范》（JGJ/T16-92）【设计参数】       低温热水地面辐射供暖系统的供、回水温度应由计算确定。民用建筑供水温度宜采用35-50℃，不应超过60℃，供、回水温差宜小于或等于10℃。
       低温热水地面辐射供暖系统的工作压力，不宜大于0.8MPa；建筑物高度超过50m时，宜竖向分区设置；家用锅炉地暖系统的工作压力，不宜大于0.2MPa；建筑物高度超过20m，宜竖向分区域分系统设置。
       低温热水地面辐射供暖系统的地面结构，宜由基层（楼板或与土壤相邻的地面）、找平层、绝热层（上部敷设加热管）、伸缩缝、填充层和地面层组成。
       与土壤相邻的地面，必须设绝热层，绝热层下部应设置防潮层。直接与室外空气相邻的楼板，也必须设绝热层。
       对于潮湿房间如卫生间、游泳馆等，在填充层上部应设置隔离层。
       填充层的材料宜采用C15豆石混凝土，豆石粒径宜为5-12mm。填充层的厚度：当加热管采用外径为16 mm 铝塑复合管时，铺设复合地板区域不宜小于40 mm，铺设地砖、大理石区域不宜小于20 mm；当加热管采用 PE-X、PERT或PB 管时，铺设复合地板区域厚度为50 mm，铺设地砖、大理石区域不宜小于25mm。如地面荷载大于20KN/m时，应会同结构设计人员采用加固措施。
       连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近，并不宜超过120m。
       加热管的布置，应根据保证地面温度均匀的原则，选择采用回折型（旋转型）、平行型（直列型）。
       加热管的敷设管间距，应根据地面散热量、室内空气设计温度、平均水温及地面传热热阻等通过计算确定。
       分、集水器不得安装在有触电危险的区域。集、分水器安装区域周围200mm 内不得有电气设施（如插座、接线盒等），如必须设置，则电气设施必须具有防水措施（如为插座、接线盒则其所在回路必须设置漏电保护装置）。

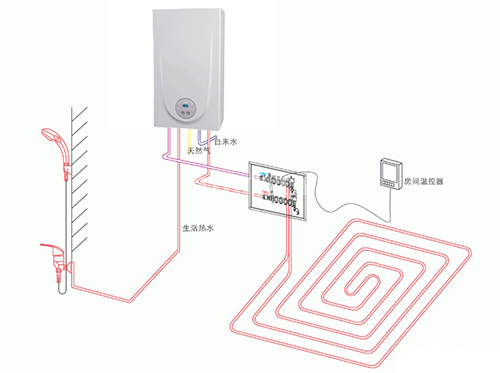

【设计图纸】

【工程施工】

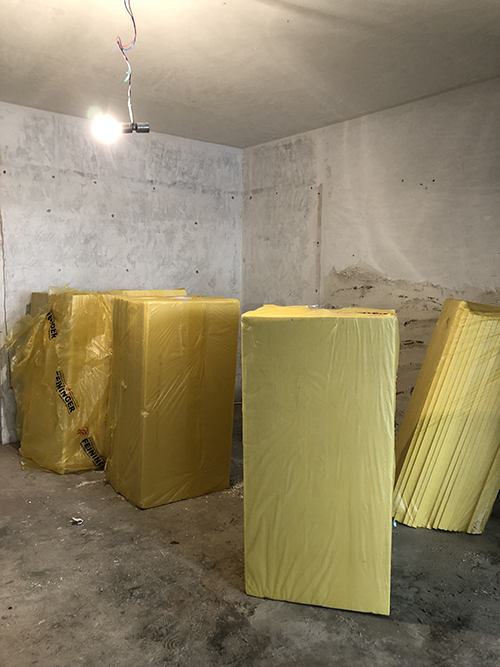

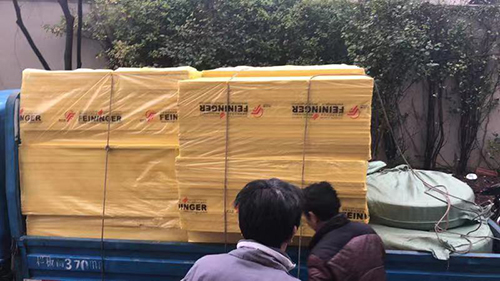

 1、送货进场，早早地将施工材料运送到业主家楼下。

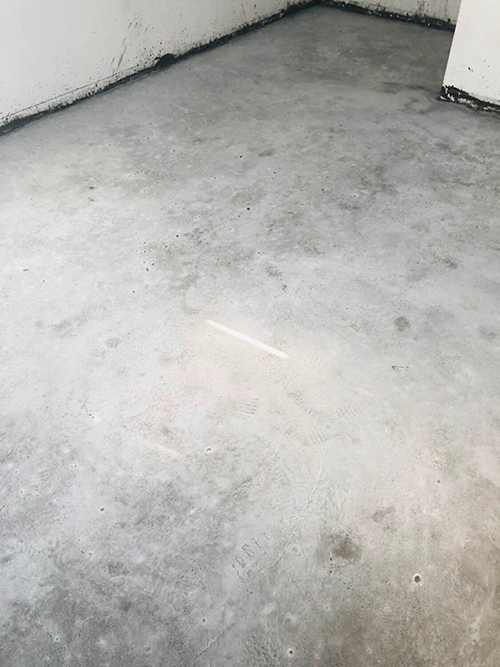

        2、铺设保温板前施工人员先清扫地面，保持平整、干燥、无杂物、无凹凸感。

        3、材料进场，将材料小心翼翼地搬到业主家。

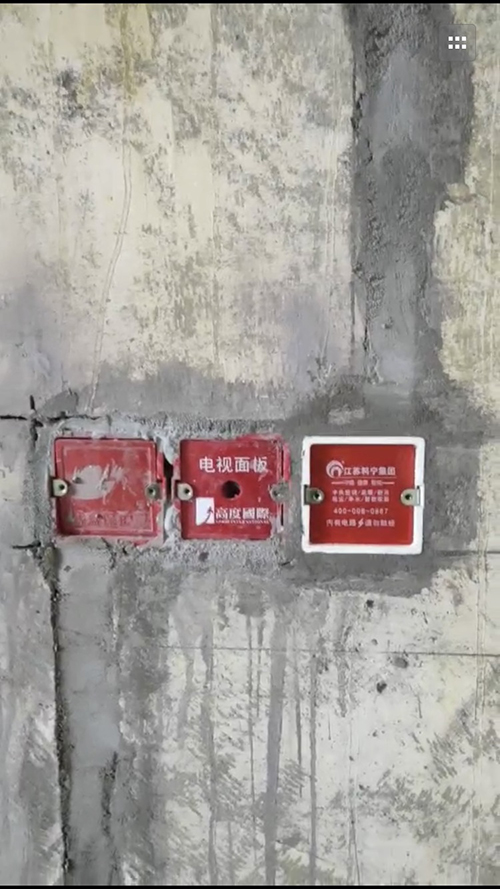

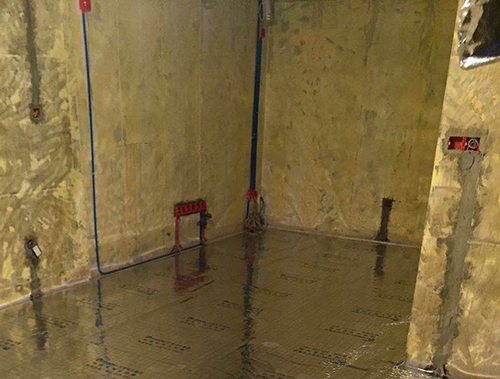

        4、地暖安装前要预留温控线、温控管。

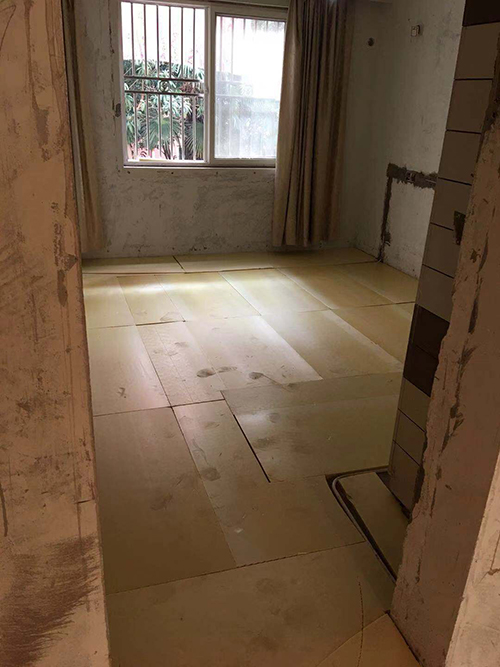

        5、铺设挤塑板进行保温，防止热量流失。

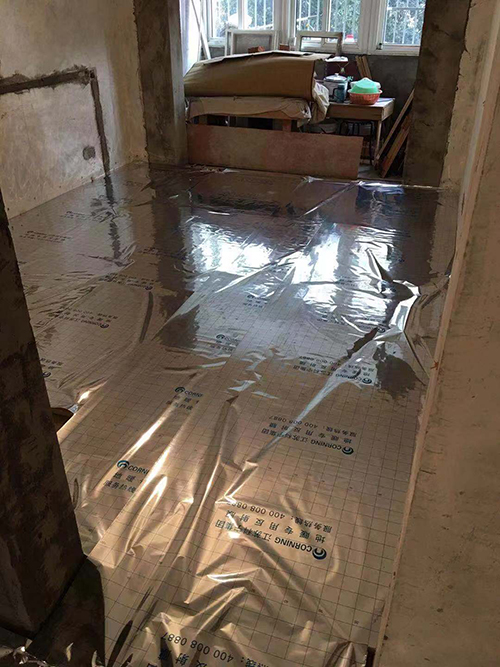

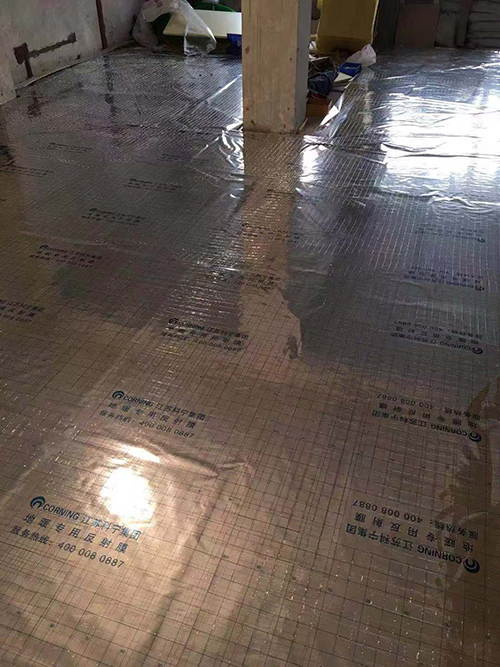

        6、铺设反射膜，使热量向上传输。铺设时要铺设平整，无褶皱，反射膜交界之处应至少搭接一格并用铝箔胶带粘贴接口处。

        7、铺设钢丝网，更好地固定采暖管与保护填充层。铺设钢丝网时网格对齐，钢丝网压接一格进行对接，交界处和钢丝网边界处用卡钉固定平整，避开采暖管敷设位置，防止翘起。

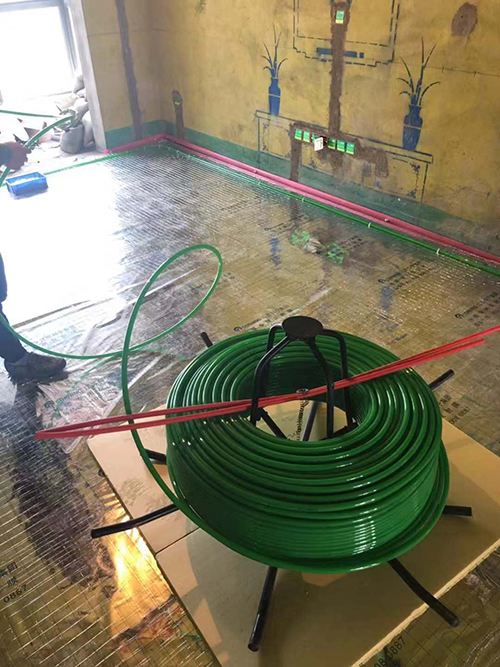

        8、地暖放管器，管子不会出现扭曲打折较劲等现象，地暖管不受损。

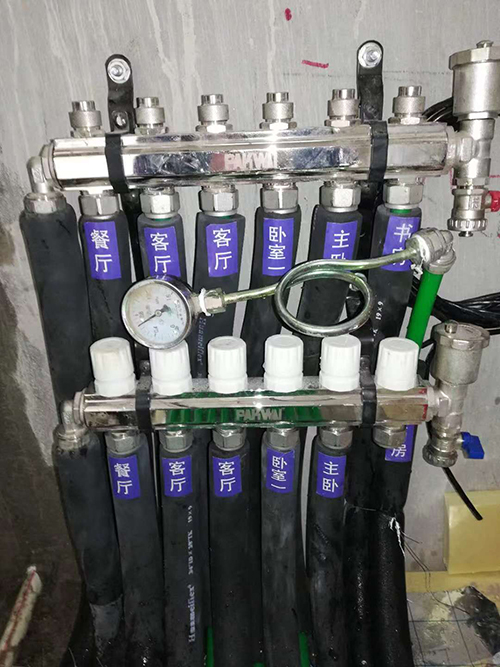

        9、分集水器应该安装在厨房、卫生间、阳台等有防水、地漏、地砖的区域。无特殊要求分集水器安装高度为分集水器顶部到原始地面650mm，安装要水平，左右至少留有100mm检修空间。注意使用保温套管，防止管道密集处加热导致温度过高，地砖开裂或者地板变形。

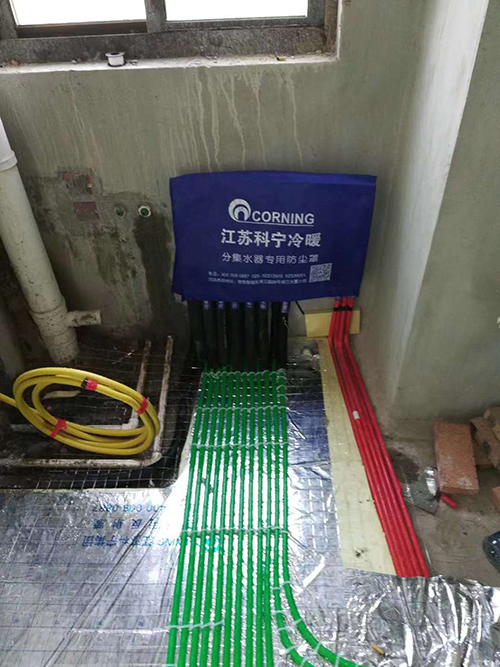

        10、分集水器安装完成后施工人员安装分集水器保护罩，防止分集水器在后期装潢过程中遭到损坏。

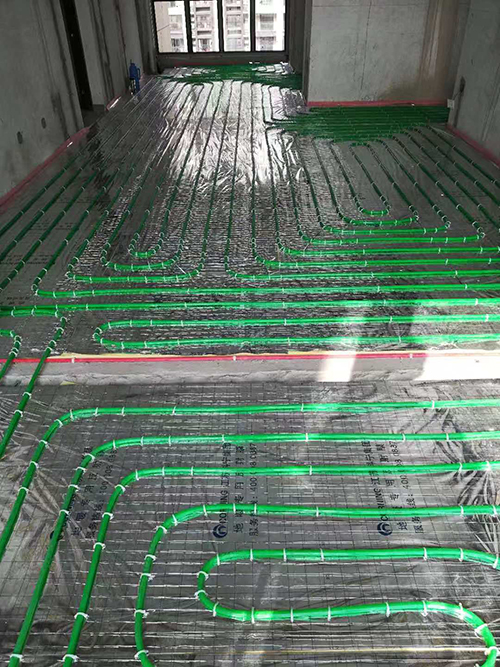

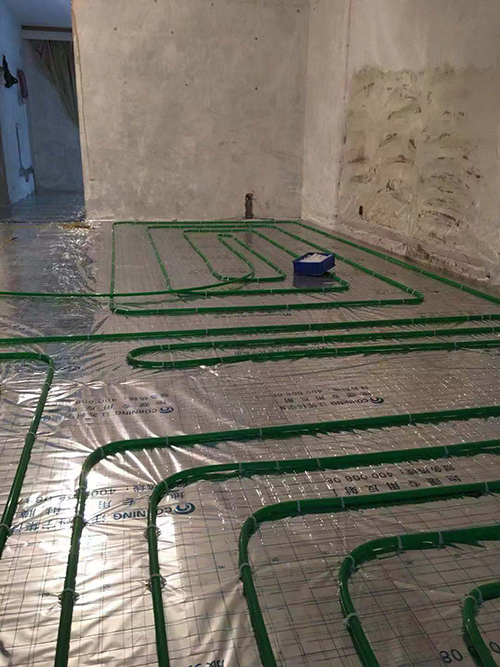

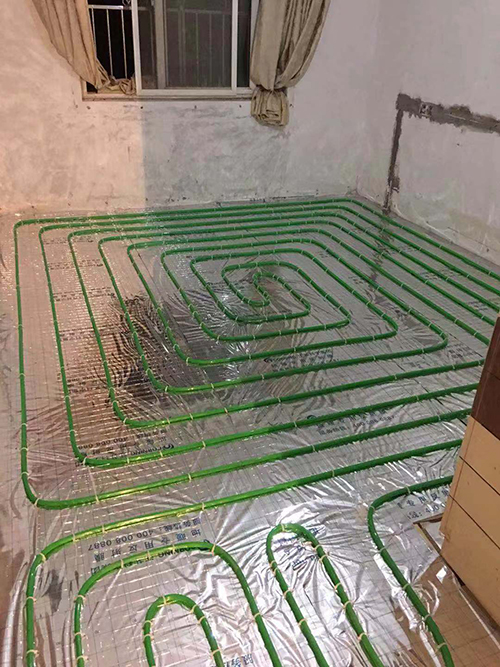

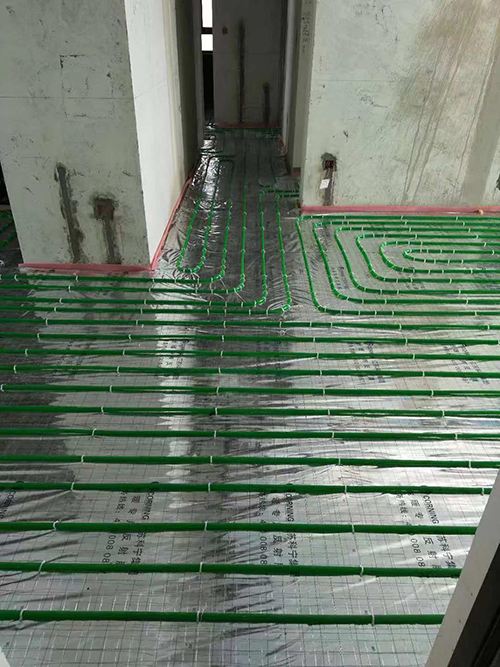

        11、铺设地暖管，施工人员敷设地暖管路保持横平竖直，管间距保持一致，管间距误差不应大于±10mm。

        12、一般的管间距离是150mm或200mm，地暖管弯曲管道时，圆弧的顶部应加以限制，并用卡钉进行固定。

        13、管道卡钉固定点的距离也是有要求的，直管段固定点的间距宜为500mm-700mm，弯曲管段固定点的间距宜为200mm-300mm。

        14、边界保温条粘贴于墙边四周，用以防止热量沿墙角泄漏，同时也有吸收水泥层的受热膨胀，防止地面开裂的功能。

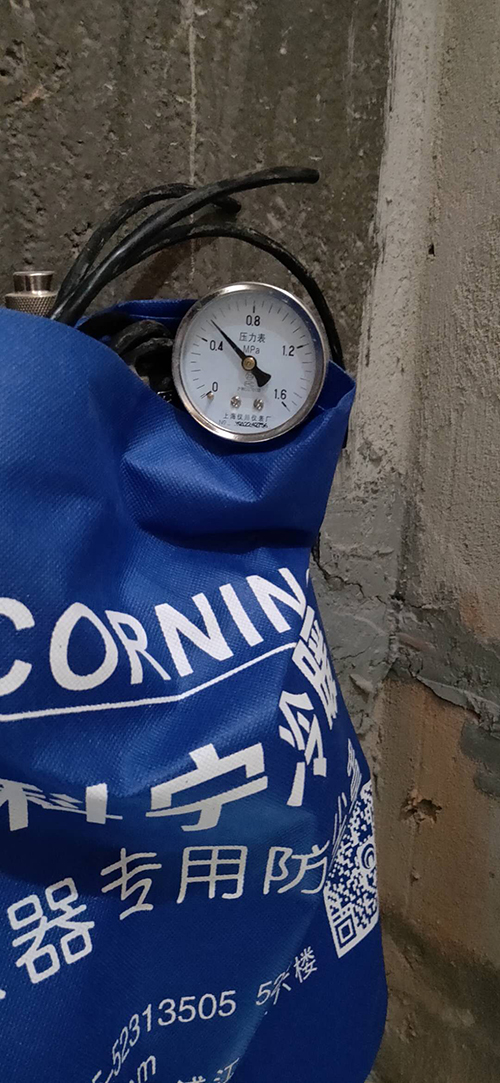

        15、管道注水打压，各个回路逐一注水并排气，打压。施工人员用试压泵将系统压力升到0.6MPa，不高于0.8MPa,检查所有接头有无渗漏，30分钟内压降≤0.02MPa为合格。

        16、在隐蔽工程验收合格后施工人员进行填充层施工，施工前检查系统压力，确认合格才进行找平。

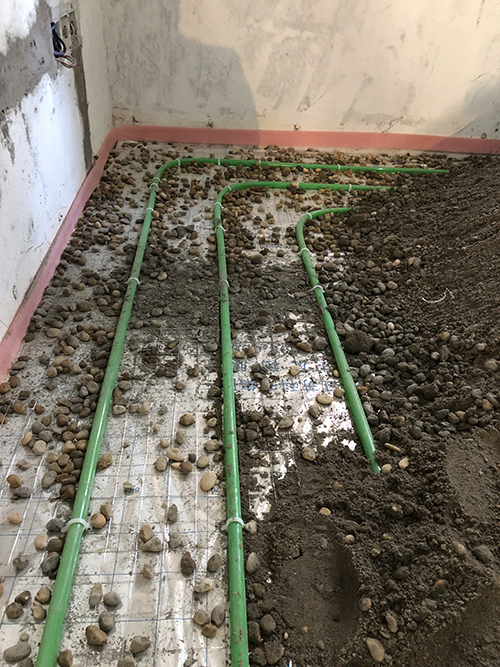

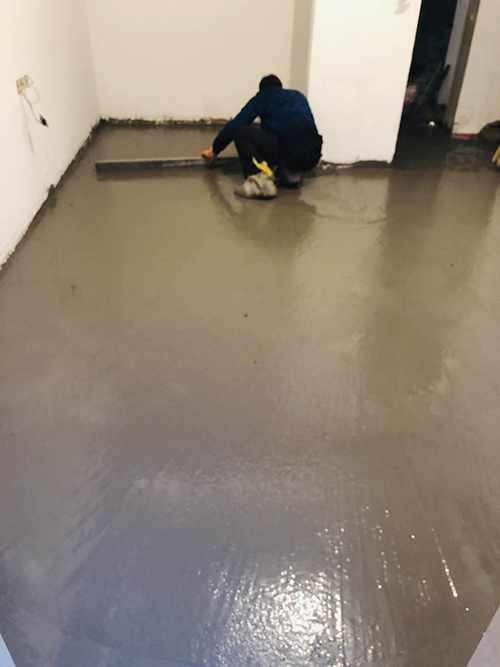

        17、整个屋子的水平线必须在一个高度，一般地暖工程都是采用豆石混凝土和水泥沙浆将其抹平，这样在开启采暖的时候就不会出现受热不均的问题。

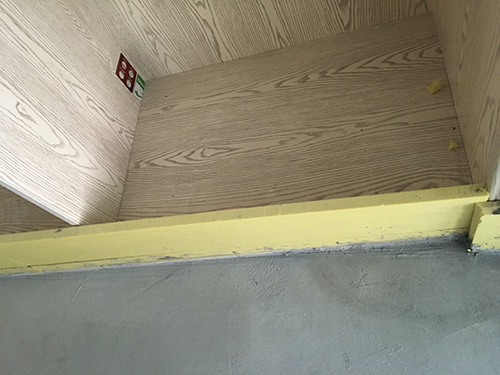

        18、找平过程中，保护柜体。

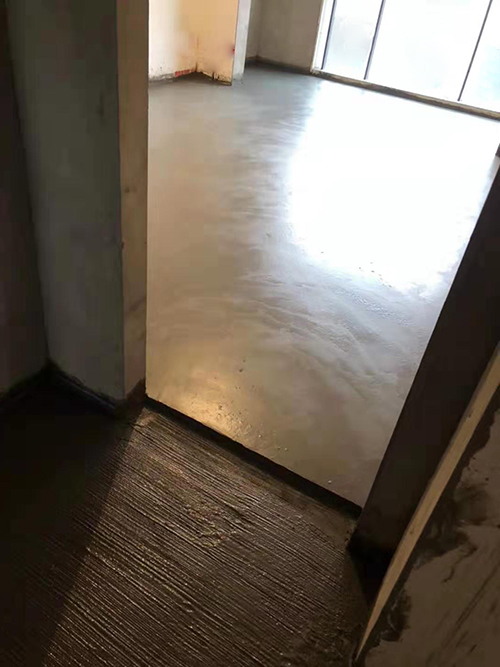

        19、地砖区拉毛且屋内拉毛方向必须一致，地板区的找平为光面。

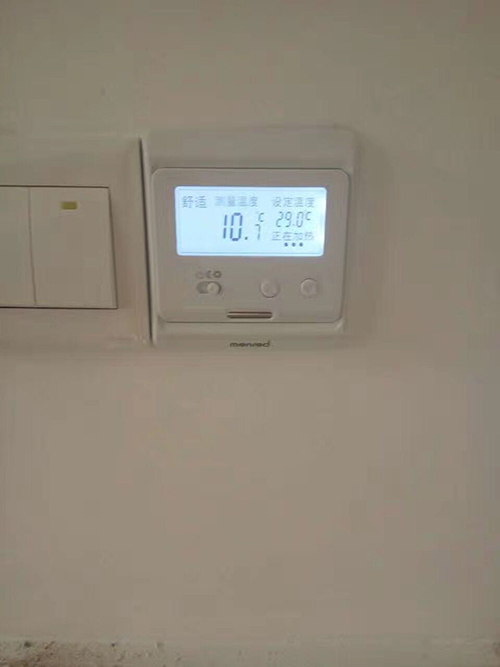

        20、安装温控面板。

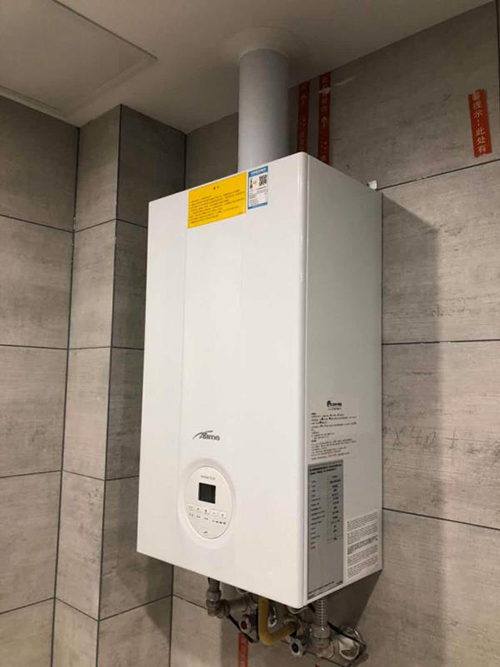

        21、施工人员安装锅炉前根据锅炉图纸尺寸进行弹线定位，预留好锅炉的检修空间，安装锅炉，并进行调试交付业主使用。

 锅炉侧面粘贴采暖小贴士：告知客户采暖、热水系统的常规操作、注意事项，以及24小时售后服务专线、报修微信，方便业主使用

        22、项目经理进行工程巡查监督、验收交接，保护客户利益，提升客户体验
